Sản xuất, thi công bộ chữ trên nóc tòa nhà: Quy trình từ xưởng đến lắp dựng

Sản xuất và thi công bộ chữ trên nóc tòa nhà không dừng ở việc tạo hình những chữ cái cỡ lớn. Đó là quá trình kết hợp thiết kế nhận diện thương hiệu, gia công tại xưởng, tổ chức vận chuyển, lắp dựng trên cao và kiểm tra chất lượng trước khi bàn giao. Mỗi dự án có điều kiện mặt bằng, kết cấu tiếp nhận và yêu cầu tiến độ khác nhau, nên quy trình phải được xây dựng trên hồ sơ cụ thể.

Tân Việt Group tiếp nhận tư vấn, sản xuất và thi công bộ chữ nổi, logo tòa nhà theo phạm vi đã thống nhất với chủ đầu tư. Bài viết này tập trung vào các bước triển khai một bộ chữ trên mái, giúp bộ phận dự án, kỹ thuật và mua hàng biết cần chuẩn bị gì, kiểm tra gì và phối hợp ra sao. Nếu cần so sánh vật liệu và cấu tạo từng loại chữ, bạn có thể đọc bài giải pháp vật liệu và cấu tạo chữ nổi trên nóc tòa nhà.

Trước khi sản xuất: Khảo sát vị trí và thống nhất hồ sơ

Khảo sát hiện trạng mái và hướng quan sát

Đơn vị triển khai cần tiếp cận hiện trạng theo quy định của công trình: vị trí đặt logo, kích thước vùng lắp, lối tiếp cận, cao độ, vật cản, hệ chống thấm, hệ kỹ thuật trên mái và phạm vi có thể bố trí thiết bị nâng hạ. Ở góc độ nhận diện, cần kiểm tra các hướng nhìn chính, khoảng cách quan sát, sự tương phản giữa chữ với nền và ảnh hưởng của các công trình lân cận.

Ảnh chụp từ xa và phối cảnh đặt logo lên ảnh thực tế giúp chủ đầu tư đánh giá tỷ lệ trước khi gia công. Không nên chốt chiều cao chữ chỉ bằng một bản vẽ mặt đứng mà chưa xem xét khả năng đọc được tên thương hiệu từ những hướng tiếp cận quan trọng.

Kiểm tra điều kiện kết cấu và hồ sơ chấp thuận

Bộ chữ và khung đỡ tạo thêm tải trọng lên vị trí tiếp nhận; ngoài tự trọng còn cần xem xét tác động của gió và điều kiện công trình theo hồ sơ tính toán do đơn vị có năng lực phù hợp thực hiện. Những chi tiết như điểm neo, bản mã, hệ giằng, nền đỡ và xử lý chống thấm cần được xem xét, phê duyệt trước khi lắp dựng. Không lấy kích thước khung của dự án này áp dụng cho dự án khác.

Chủ đầu tư và đơn vị thi công cần xác định trách nhiệm về thiết kế, thẩm tra (nếu thuộc trường hợp cần), chấp thuận thi công, yêu cầu an toàn và các thủ tục pháp lý liên quan đến vị trí lắp. Để tìm hiểu riêng phần kỹ thuật có thể xem an toàn kết cấu và kỹ thuật thi công biển hiệu tòa nhà.

Chốt bản vẽ gia công, kích thước và phối màu

Trước khi cắt vật liệu, hai bên cần thống nhất file logo chuẩn, font chữ, tỷ lệ, mã màu, hình thức bề mặt, kích thước từng chữ, chiều sâu thân chữ, phương án chiếu sáng (nếu có), vị trí ghép nối và dung sai gia công. Bản duyệt nên có mặt đứng, mặt cắt cấu tạo, chi tiết liên kết và bảng thống kê bộ chữ theo từng module.

Quy trình sản xuất bộ chữ nổi tại xưởng

Bước 1 – Bóc tách vật tư và chia module phù hợp vận chuyển

Từ bản vẽ được duyệt, xưởng lập danh mục vật tư, xác định kích thước phôi và cách chia bộ chữ thành các cụm phù hợp với gia công, đóng gói, đường vận chuyển, sức nâng thiết bị và phương án lắp dựng. Với chữ kích thước lớn, chia module hợp lý có thể giúp hạn chế rủi ro biến dạng và thuận tiện kiểm soát sai số.

Bước 2 – Cắt, tạo hình mặt chữ và gia công thân chữ

Phôi được cắt theo biên dạng thiết kế bằng công nghệ phù hợp với vật liệu; phần thành chữ được uốn, ghép, liên kết và xử lý mép. Độ phẳng mặt chữ, độ thẳng của cạnh và độ đồng đều về kích thước giữa các ký tự cần được kiểm soát ngay trong công đoạn này. Nếu sử dụng tôn, inox, nhôm hoặc mica, mỗi vật liệu yêu cầu kỹ thuật gia công và hoàn thiện khác nhau.

Bước 3 – Gia công hệ khung và các chi tiết lắp nối

Hệ khung cần bám sát bản vẽ được chấp thuận, bảo đảm vị trí bản mã, điểm bắt liên kết, giằng và khe hở kỹ thuật. Công tác hàn, khoan, tổ hợp khung và xử lý bề mặt phải tuân theo yêu cầu kỹ thuật của dự án; những vị trí khó tiếp cận sau lắp đặt cần được kiểm tra kỹ ngay tại xưởng.

Bước 4 – Hoàn thiện bề mặt và lắp thử

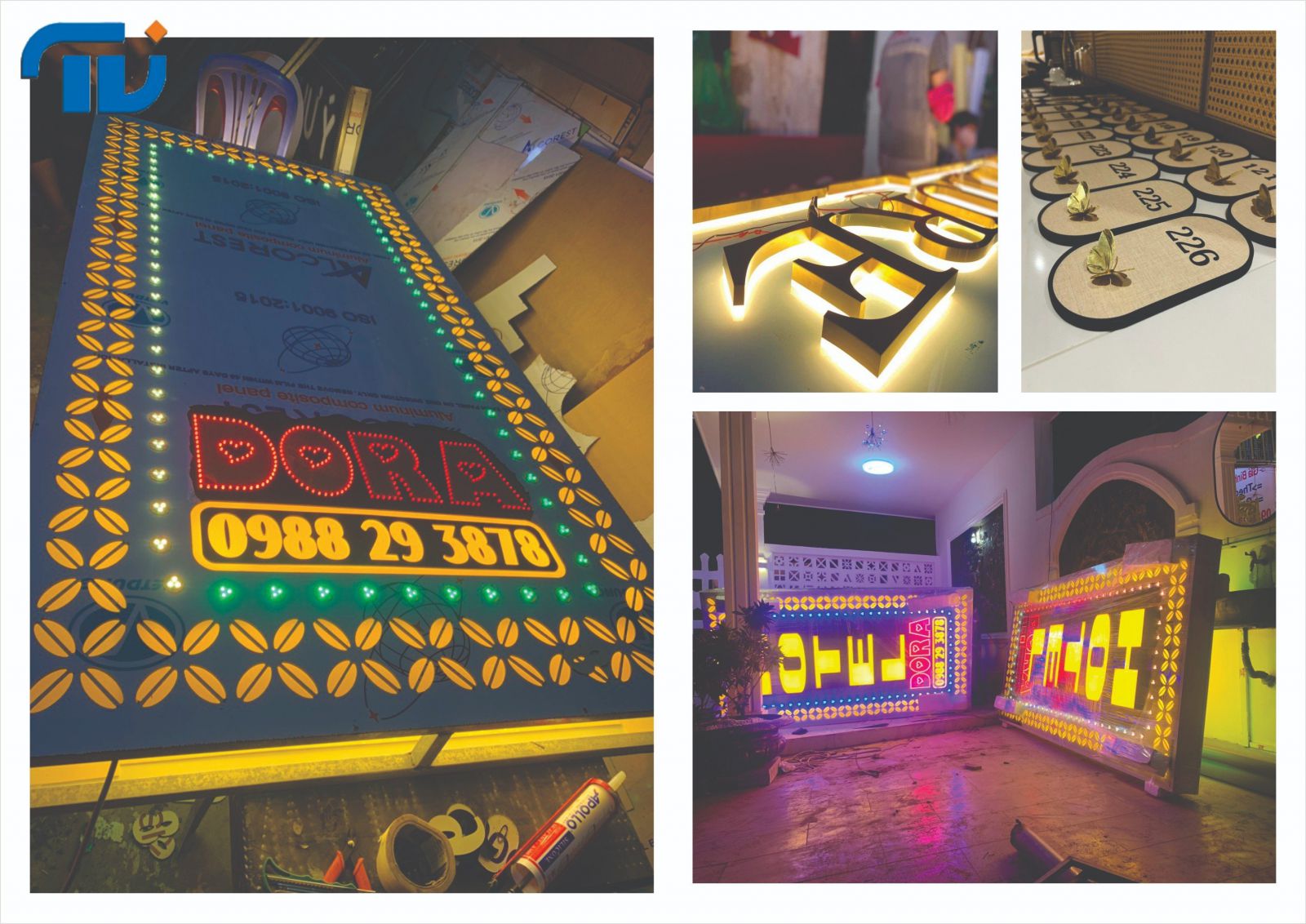

Các bộ phận được xử lý mối nối, làm sạch, sơn hoặc hoàn thiện bề mặt theo quy cách đã duyệt. Trước khi đóng kiện, nên lắp thử các module để đối chiếu kích thước, vị trí ghép, mặt chữ và các đầu nối. Ảnh kiểm tra tại xưởng là tư liệu hữu ích để chủ đầu tư theo dõi tiến độ.

Bước 5 – Lắp đặt, kiểm tra hệ thống LED nếu có

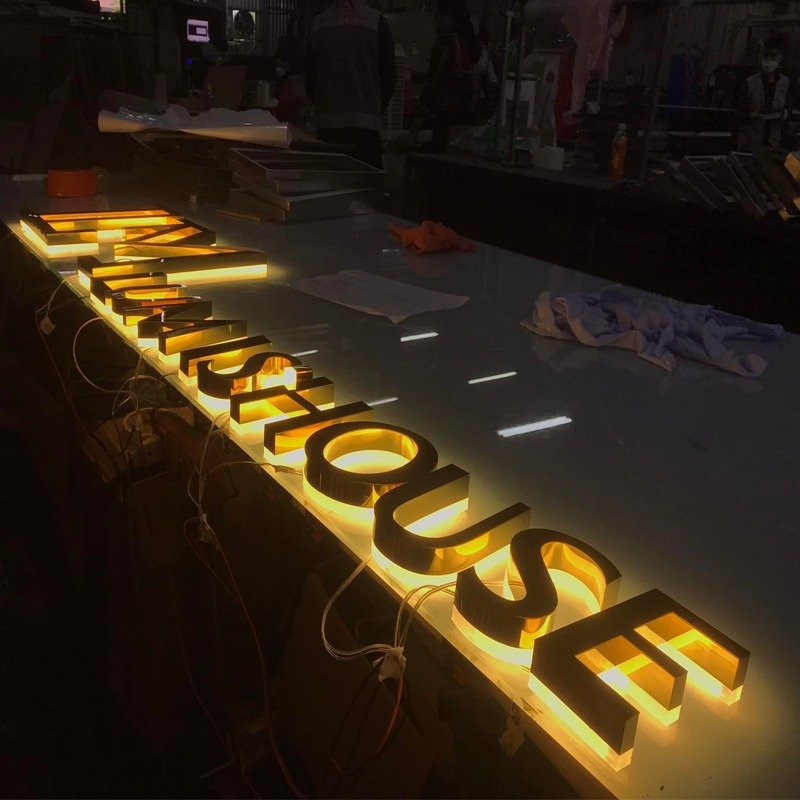

Với bộ chữ phát sáng, cần kiểm tra phân bố ánh sáng, vị trí nguồn, dây dẫn, bảo vệ mạch, điều kiện sử dụng ngoài trời và khả năng tiếp cận khi bảo trì. Không đặt nguồn hoặc hộp đấu nối ở vị trí khó kiểm tra, trừ khi phương án đã được thiết kế và chấp thuận. Việc thử sáng tại xưởng giúp phát hiện sớm các điểm không đều màu hoặc lỗi đấu nối trước khi vận chuyển.

Đóng gói, vận chuyển và tổ chức lắp dựng trên nóc tòa nhà

Chuẩn bị kế hoạch vận chuyển và nâng hạ

Bộ chữ cỡ lớn có thể phải đưa tới công trình theo từng kiện. Phương án vận chuyển cần tính đến chiều rộng lối vào, giờ giao hàng, điểm tập kết, tải trọng sàn cho phép, điểm treo nâng và phạm vi có thể đặt xe cẩu hoặc thiết bị nâng. Khi thi công tại tòa nhà đang hoạt động, việc phối hợp với ban quản lý về thời gian, luồng người và khu vực hạn chế là bước không thể bỏ qua.

Lắp khung, căn chỉnh vị trí và ghép chữ

Thi công trên cao phải theo biện pháp được phê duyệt, có phân vùng nguy hiểm, phương án chống rơi, thiết bị và nhân sự đáp ứng yêu cầu công việc. Trình tự thường bắt đầu từ kiểm tra vị trí tiếp nhận, lắp hệ khung đỡ, căn chỉnh tim trục, đặt từng module, hoàn thiện liên kết và kiểm tra các vị trí kết nối. Thứ tự thực tế phải được lựa chọn theo thiết kế và biện pháp thi công của từng dự án.

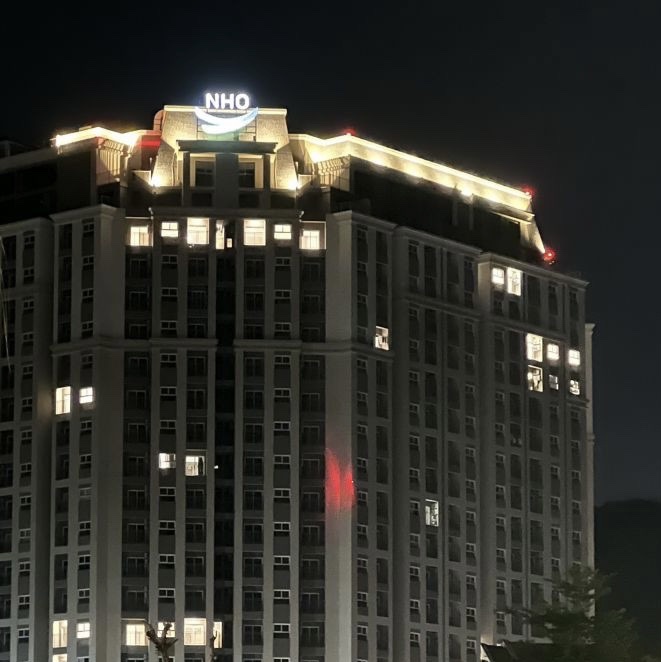

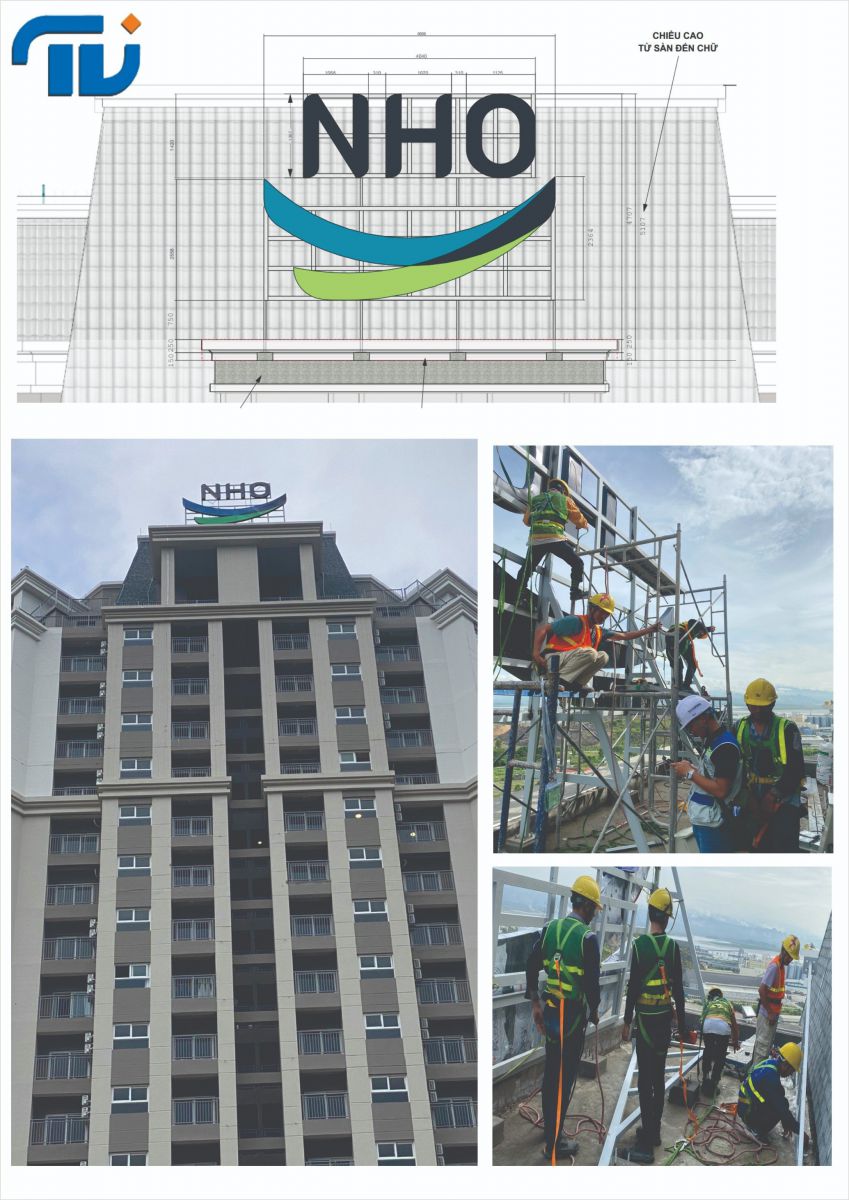

Tư liệu Tân Việt từng cung cấp về logo NHO tại Quảng Ninh cho thấy mặt trước bộ chữ và phần khung đỡ phía sau. Những bức ảnh như vậy phù hợp để minh họa sự khác biệt giữa phần nhận diện được nhìn thấy và hệ kết cấu phục vụ lắp dựng, nhưng ảnh không thay thế được hồ sơ nghiệm thu hay tính toán chịu lực.

Đấu nối điện, chạy thử và kiểm tra sau lắp đặt

Nếu bộ chữ có LED, chỉ tiến hành đấu nối và chạy thử theo phương án điện được chấp thuận. Cần kiểm tra tiếp địa hoặc giải pháp bảo vệ điện theo thiết kế, các điểm chống nước, điều kiện vận hành và khả năng cô lập nguồn khi bảo trì. Nên chụp ảnh hoàn thiện ở cả ban ngày và buổi tối để đối chiếu với phối cảnh đã duyệt.

Kiểm soát chất lượng và nghiệm thu cần có những gì?

• Bản vẽ hoàn công hoặc tài liệu thể hiện cấu hình lắp đặt thực tế theo yêu cầu hợp đồng.
• Biên bản kiểm tra vật liệu, bề mặt, kích thước bộ chữ và kết quả thử sáng nếu có.
• Hồ sơ kiểm tra các liên kết, khung đỡ và hạng mục kỹ thuật thuộc phạm vi dự án.
• Ảnh hiện trạng trước thi công, giai đoạn lắp dựng và ảnh hoàn thiện.
• Biên bản bàn giao, hướng dẫn vận hành – bảo trì, phạm vi và điều kiện bảo hành được thỏa thuận.

Không thể chỉ dựa vào việc bộ chữ đã phát sáng và nhìn đẹp từ mặt đất để kết luận công trình đạt toàn bộ yêu cầu kỹ thuật. Hồ sơ nghiệm thu nên bám sát phạm vi thiết kế, thỏa thuận hợp đồng và quy định áp dụng.

Những yếu tố ảnh hưởng đến tiến độ và chi phí thi công

Dự toán bộ chữ trên nóc tòa nhà không chỉ tính theo diện tích mặt chữ. Chi phí còn phụ thuộc vào vật liệu, cấu tạo, số module, mức độ xử lý chống ăn mòn, hệ LED, phạm vi khung đỡ, vị trí lắp, thiết bị nâng hạ, thời gian được phép thi công và yêu cầu hồ sơ kỹ thuật. Công trình có điều kiện tiếp cận khó hoặc phải thi công ngoài giờ có thể cần phương án tổ chức khác.

Để báo giá sát thực tế, chủ đầu tư nên gửi file logo vector, kích thước dự kiến, mặt đứng hoặc ảnh tòa nhà, vị trí lắp, thông tin mái hoặc mặt dựng, địa điểm và mốc thời gian cần hoàn thành. Tân Việt sẽ trao đổi phạm vi và điều kiện triển khai trước khi lập đề xuất chi phí.

Hình ảnh công trình và kinh nghiệm sản xuất – lắp dựng tại Tân Việt

Hồ sơ ảnh thi công là nguồn tham khảo quan trọng khi đánh giá nhà thầu. Khách hàng nên xem theo ba nhóm: hình ảnh tại xưởng, quá trình lắp trên cao và kết quả hoàn thiện. Với mỗi ảnh cần ghi chính xác dự án, địa điểm, hạng mục và giai đoạn thi công, không dùng hình công trình ở địa phương khác rồi mô tả là cùng một dự án.

Có thể xem thêm bộ hình ảnh thực tế thi công bộ chữ quảng cáo tòa nhà và bài giải pháp thi công biển hiệu, logo tòa nhà của Tân Việt để tham khảo các dạng công trình và vị trí lắp đặt khác nhau.

Câu hỏi thường gặp về sản xuất và thi công bộ chữ nóc tòa nhà

Có nên sản xuất xong bộ chữ trước khi khảo sát mái?

Không nên. Khảo sát và kiểm tra hồ sơ trước khi gia công giúp xác định điều kiện liên kết, module vận chuyển, hướng tiếp cận và phương án lắp dựng.

Bộ chữ nào cũng bắt buộc sử dụng đèn LED?

Không. Việc dùng LED phụ thuộc nhu cầu nhận diện ban đêm, thiết kế và khả năng vận hành, bảo trì. Bộ chữ không phát sáng vẫn có thể đáp ứng mục tiêu nhận diện ở một số công trình.

Có thể báo giá chính xác chỉ từ chiều dài và chiều cao biển?

Chỉ đủ để ước lượng sơ bộ. Giá cuối cùng cần xác định thêm cấu tạo, vật liệu, giải pháp liên kết, điều kiện thi công và những hạng mục kỹ thuật đi kèm.

Cần chuẩn bị tài liệu gì để Tân Việt tư vấn nhanh?

Nên gửi logo định dạng vector, kích thước hoặc vùng lắp dự kiến, ảnh toàn cảnh tòa nhà, ảnh vị trí đặt chữ, địa chỉ công trình và tiến độ mong muốn.
